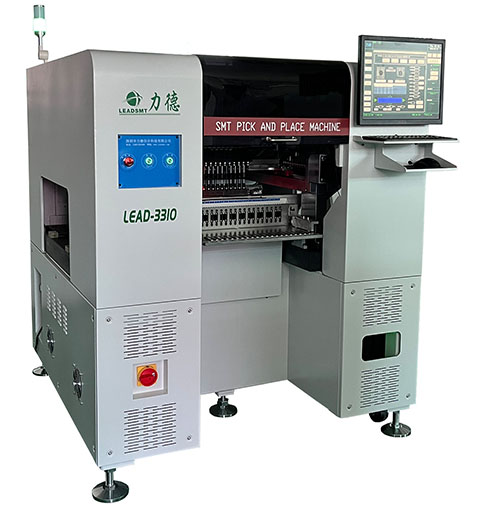

十头自动贴片机
高速贴片机，10头贴片机
功能特点：
10组贴片头，可放置24个喂料器。
大理石机身平台，保证设备的平稳和增加机身重量。
最大PCB板600*400mm，适用各种PCB板，软性线路板，铝基板，电源板
可贴装多种元器件，各种电阻,电容,IC,QFP,SOP,SOT,CSP.
可贴装0402-15mmIC组件，最佳可实现52000CPH贴装速度。
全新视觉贴片控制系统，图像识别支持灰度模式和矩形模式，使用不同图像特征情况。
16轴+16轴PCIE工业级运动控制卡，高速响应，抗干扰数字能力强。
10组独立网络数字化工业相机同步视觉校正系统，千兆网线传输，图像延时小；
相机标定，贴片标定全自动化，保证机器贴片高精度。
采用元件库模式，元件特征属性数据库管理，规范方便快捷。
支持文件格式坐标导入，导入简单，方便；采用两点对位PCB板和坐标文件。
数据坐标支持按元件种类进行批量修改，角度统一调整，贴片方向统一移位等操作。
采用进口滚珠丝杆传动，松下伺服电机驱动，头部采用进口花键结构。
采用内置负压泵真空系统，无油型超静音，寿命长，真空压力恒定。
X,Y轴采用松下伺服驱动，配合进口直线导轨+研磨丝杆，保证贴片的高精度，高速度，一流的稳定性。
简单易懂的图形化编程方式，自动Mark视觉定位，定位精确方便。
参数
|
型号Model |
LEAD-3310 |
|
电路板尺寸PCB Size |
Min:50*80mm-Max:600*400mm |
|
电路板厚度PCB Thickness |
0.5-3.0mm |
|
电路板固定方法PCB Clamping |
Edge Damping +Z direction clamp 边缘夹紧+Z向压板 |
|
电路板运输方向 |
From left to right 从左到右（可选配右到左） |
|
相机数量No. of Camera |
11set (100万像素) |
|
视觉系统Vision System |
Gray Scale & Pattern Matching & Edge Detection 灰度及外形识别，特征对比和边缘计算，矩形识别 |
|
对位方式Positioning |
视觉定位 Mark Vision |
|
编程方式 |
点对点在线编程；文件坐标导入 |
|
贴装头Mounting Heads |
10头 ten heads |
|
贴片精度Mounting Precision |
±0.05mm |
|
贴片速度Mounting Speed |
45000-52000CPH |
|
贴片零件范围Range |
0402-15mmIC |
|
料站位Feeder Number |
24 Pieces（标准8mm Feeders） |
|
操作系统Os system |
WINDOWS 7 |
|
负压系统 Negative Pressure |
内置真空泵Vacuum pump system |
|
电源Power |
220V,50Hz，1.5KW |
|
重量Weight |
1200Kg |
|
外形体积Dimension |
1280mm(L)*1330mm(W)*1420mm(H) |
